用例建模概念

什么是用例

1. 定义系统的一系列行为 通过此可为参与者提供有价值且可观测的结果。
2. 定义一个参与者要用到的系统功能
3. 描述系统为实现参与者价值所开展的行为序列
4. 对参与者与系统之间的交互活动进行建模
5. 从特定的用户角度出发，是完整的，实现特定用户价值的事件流

参与者

• 与系统交互的人

• 与系统交互的硬件组件或者其他的外部系统

• 关注的重点是所承担的“角色”

• 参与者的名要明确定义其角色

关联

• 参与者与用例之间的交互通道

• 用一条直线表示交互——关联

• 有箭头的关联指出是谁发起的交互

• 没有箭头则表明双方都可以发起交互

用例建模过程

首先

1. 找到所有的参与者和用例

2. 识别出参与者并做简单的描述

3. 识别出用例并做简单的介绍

其次

1. 编写用例，列出用例

2. 给用例事件流程划分重要等级

3. 按照重要程度排序详细描述事件流程

用例建模精讲

设定系统边界

系统边界—：一个系统所包含的所有系统成分与系统以外各种事物的分界线。

系统边界会对用例以及actor的定义有影响

用例与功能分解的区别

• 功能分解：将问题分解为粒度小，独立的部分

• 用例

  • 不是功能分解的过程
  • 综合所有功能一起藐视系统如何使用
  • 需要包含语境信息

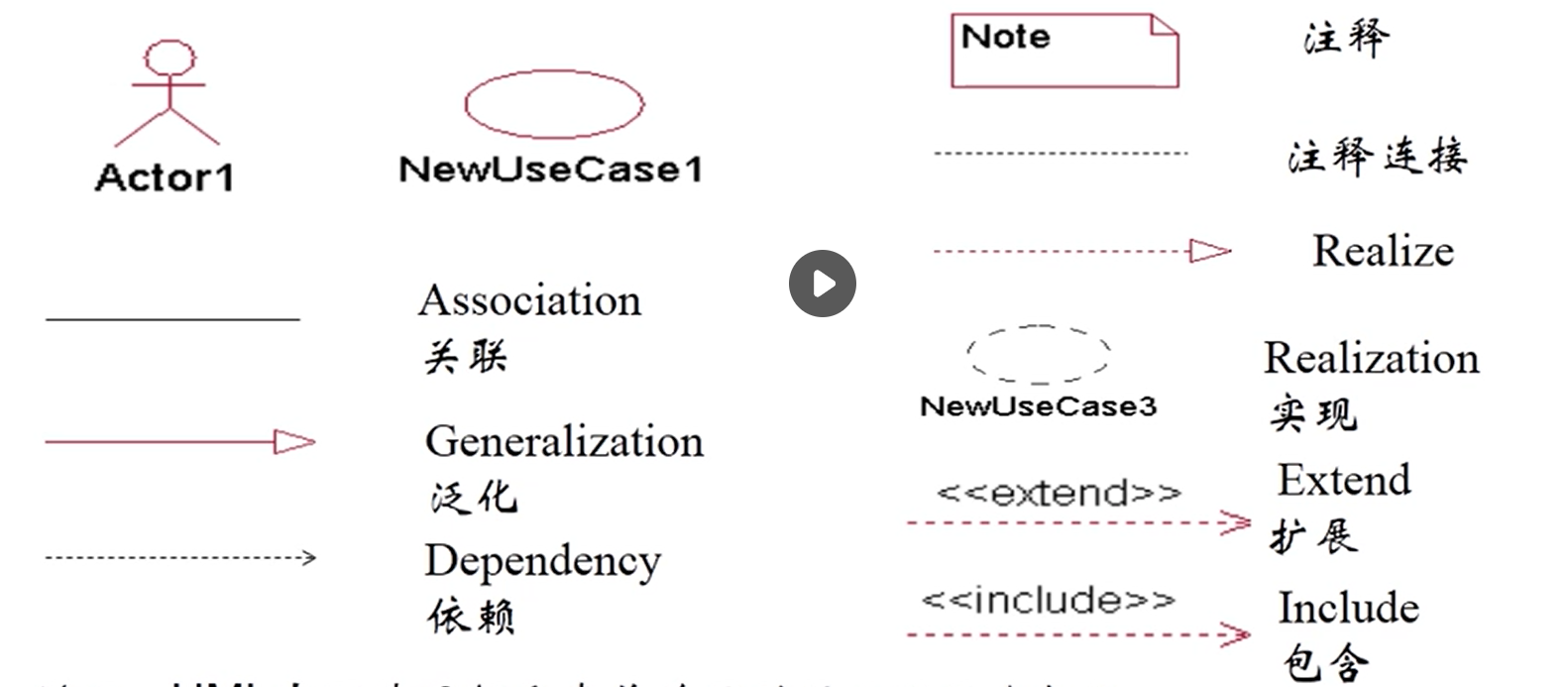

用例图用到的主要图标

建模工具介绍

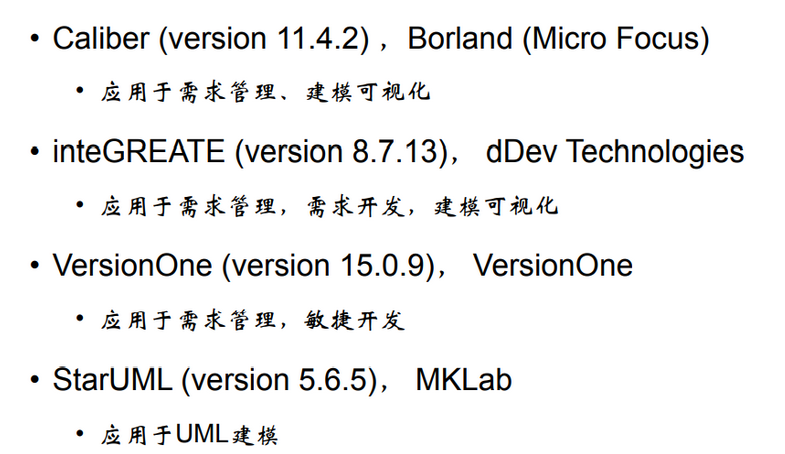

常用的系统建模工具
