UML活动图

• 一个UML活动图表示一个过程中的多个顺序活动和并行活动。

• 这些活动图有助于业务过程，工作流，数据流和复杂算法进行建模

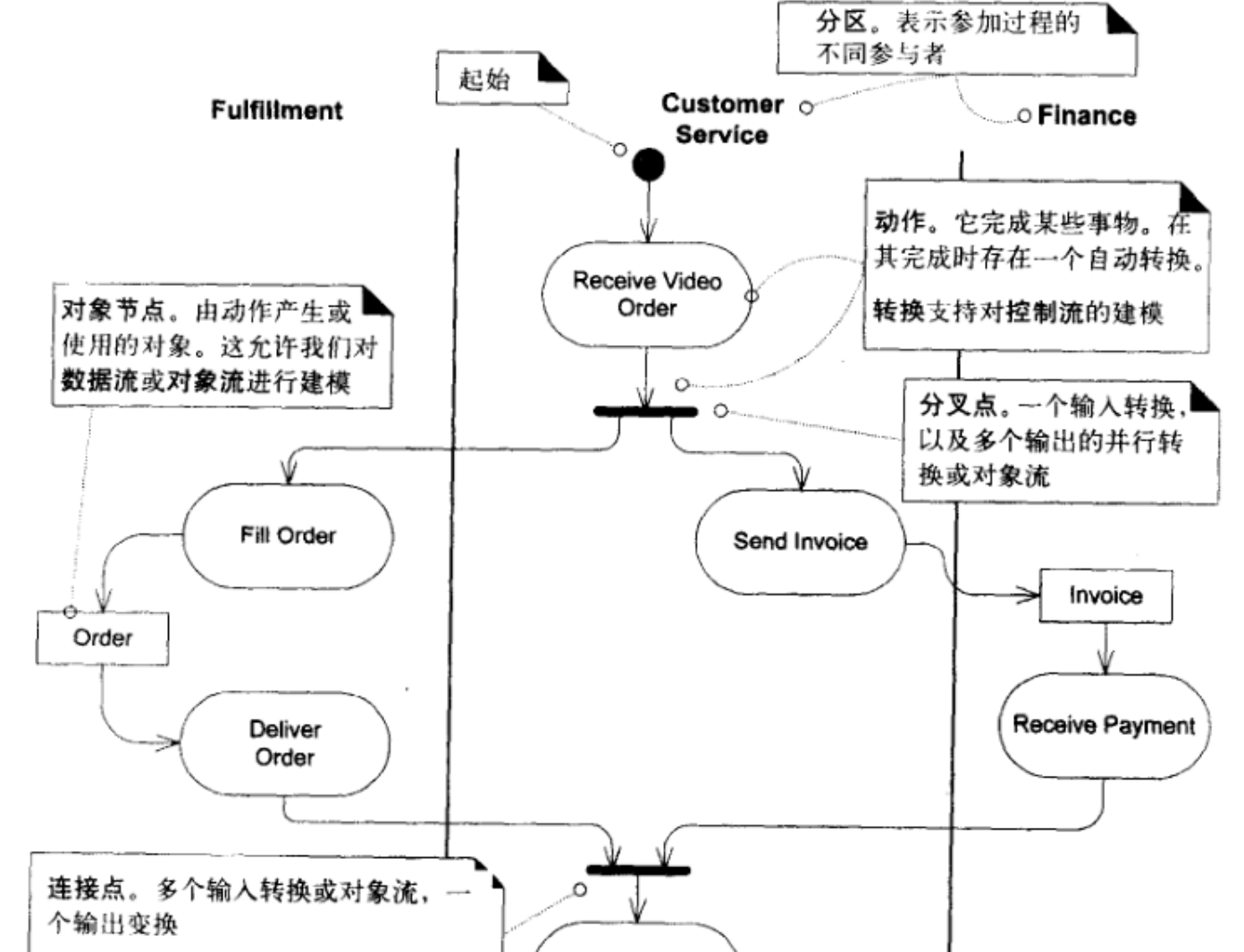

重要组成

• 动作
• 分区
• 分叉点
• 连接点
• 对象节点

业务过程建模

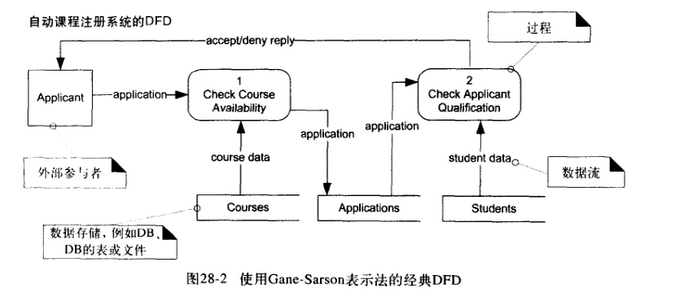

数据流建模

记录主要数据流或进行较高层面的数据流设计

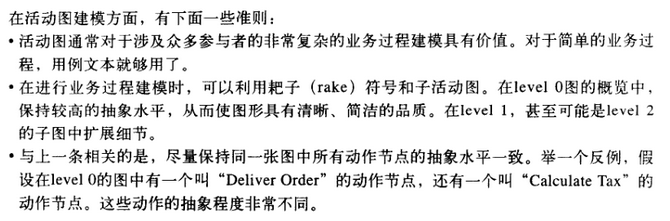

准则

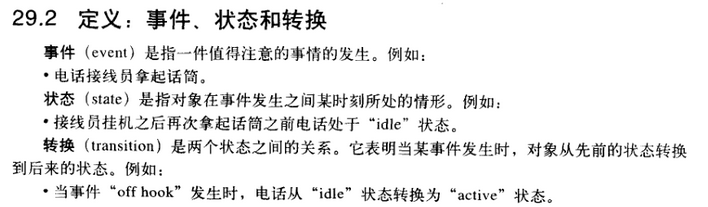

UML状态图

描述某个对象的状态和感兴趣的事件以及对象相应该事件的行为

状态机图

• 状态无关：一个对象对某事件的响应总相同

• 状态无关对象：对于所有事件，对象的响应总是相同

• 状态依赖对象：对事件的响应根据对象的状态或模式而不同

• 准则：考虑为具有复杂行为的状态依赖对象建立状态机图

应用于过程控制、设备控制、协议处理、通信等领域

复杂的反应式对象:

1. 软件控制的物理设备

2. 事务处理以及相关业务对象

3. 角色转换器

协议和合法序列:

1. 通讯协议

2. UI页面/窗口流或导航

3. UI流控制器或会话

4. 用例操作系统

5. 单个UI窗口的事件处理

表示方法:

1. 转换动作和监护

2. 嵌套状态

一点想法

对于这个状态图，教程是真没看懂。。 还是需要和同学讨论讨论
